پیچ تنظیم حساسیت دیافراگم آبگرمکن دیواری یا شیر احتراق آهسته چیست؟

در این نوشته به این سوال که پیچ تنظیم حساسیت دیافراگم آبگرمکن چیست و نحوه تنظیم آن می‌پردازیم.

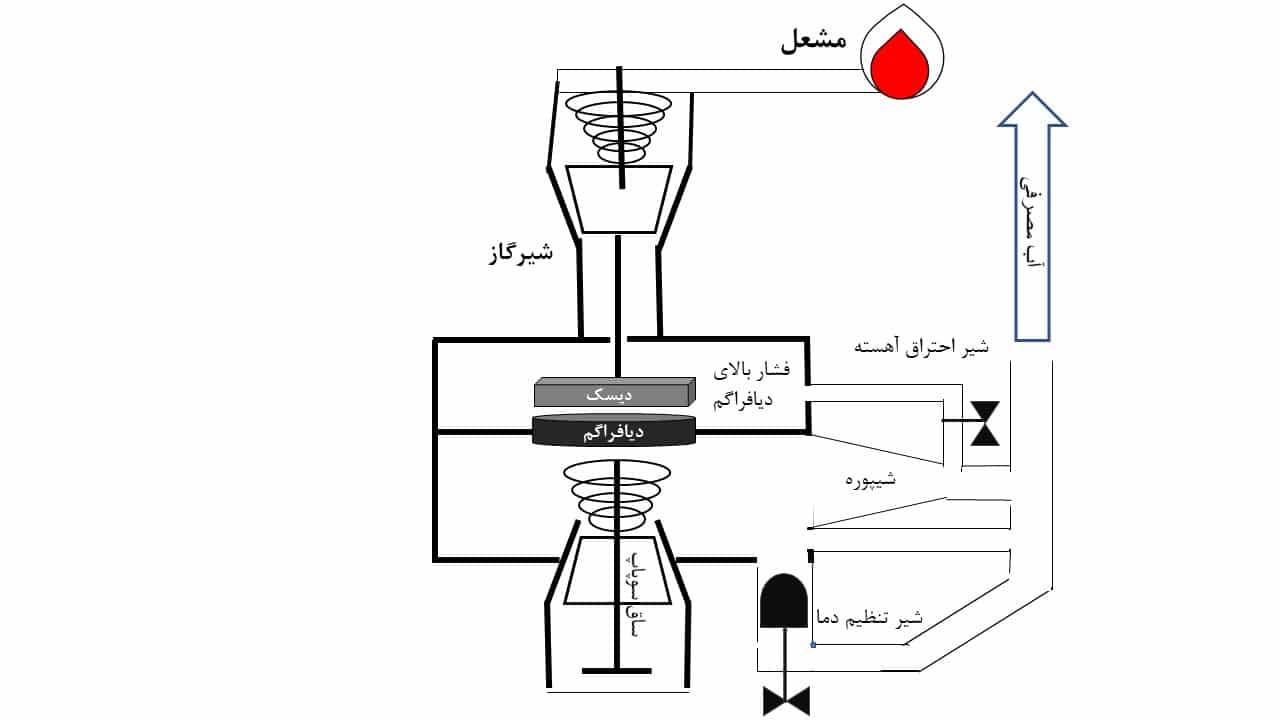

عملکرد دیافراگم در روشن شدن آبگرمکن

فشار آب، عامل مهمی در کارکرد آبگرمکن‌های دیواری به شمار می‌رود. دیافراگم، قطعه‌ای لاستیکی در آبگرمکن است که با استفاده از اختلاف فشار، باعث باز شدن شیر گاز و روشن شدن شعله می‌شود. با این تفاسیر، دیافراگم را می‌توان نوعی حسگر فشار و از قطعات اصلی در آبگرمکن دانست.

در تمامی آبگرمکن‌ها، دیافراگم به‌عنوان قطعه‌ای واسط بین نیمه‌ی پایین (زیرین) رگلاتور آب و نیمه‌ی بالای آن قرار دارد. به‌محض باز کردن آب گرم مصرفی، اختلاف فشاری در دو طرف دیافراگم ایجاد می‌شود. این اختلاف باعث حرکت دیسکی به سمت محور سوپاپ کله‌قندی شیر گاز می‌شود و آن را باز می‌کند. در نتیجه، گاز وارد مشعل آبگرمکن می‌شود و هنگام باز شدن شیر آب گرم، شعله تشکیل شده و آب گرم تولید می‌شود.

نحوه عملکرد شیر احتراق آهسته

حساسیت فشار پشت دیافراگم آبگرمکن دیواری توسط شیر احتراق آهسته تنظیم می‌شود. این قطعه یا پیچ احتراق آهسته، نوعی شیر سوزنی است که در مسیر آن یک ساچمه قرار دارد. این مکانیزم مانند یک شیر یک‌طرفه عمل می‌کند.

شیر احتراق آهسته از خروج کامل آب و هوای پشت دیافراگم جلوگیری می‌کند تا حالت احتراق آهسته همیشه حفظ شود. تنظیم درست این پیچ در عملکرد مناسب دستگاه نقش مهمی دارد.



می توانید در گروه 4000 نفری تعمیرکاران در تلگرام عضو شوید و سوالات خود را از همکارانتون بپرسید. برای عضویت در گوه عبارت tavanservic  را در تلگرام سرچ کنید و یا بعد از روشن کردن فیلترشکن خود اینجا کلیک کنید.

این مقاله توسط مهندس فرمان پیشگاهی نوشته شده است. برای تهیه کتاب تعمیرات پکیج ایشان میتوانید با شماره 09394302369 تماس بگیرید.

برای دانلود کتاب تعمیرات پکیج استاد فرمان پیشگاهی اینجا کلیک کنید.





نقش شیر احتراق آهسته در کنترل شعله آبگرمکن

شیر احتراق آهسته قطعه‌ای در آبگرمکن دیواری است که برای تنظیم فشار پشت دیافراگم به کار می‌رود. این تنظیم به دیسک کمک می‌کند تا محور شیر گاز را به‌آرامی به جلو حرکت دهد و از روشن شدن انفجاری آبگرمکن جلوگیری کند.

با استفاده صحیح از این شیر، پیشروی دیسک و حرکت محور شیر گاز به‌صورت تدریجی و کنترل‌شده انجام می‌شود. در نتیجه، شیر گاز آهسته باز می‌شود و گاز به‌تدریج وارد مشعل می‌شود. با این فرآیند، شعله آبگرمکن به‌آرامی تشکیل شده و به‌مرور افزایش پیدا می‌کند.





نحوه تنظیم شیر احتراق آهسته (پیچ تنظیم حساسیت دیافراگم آبگرمکن)

شیر احتراق آهسته به‌شکل یک پیچ قابل تنظیم در بدنه آبگرمکن دیواری تعبیه شده است. این پیچ با استفاده از پیچ‌گوشتی دو سو باز و بسته می‌شود. اگر این پیچ بیش‌ازحد سفت شود و ارتباط لازم بین کمره شیپوره و پشت دیافراگم برقرار نشود، آبگرمکن روشن نمی‌شود.

در مقابل، اگر پیچ را بیش‌ازحد باز کنیم، شعله به‌صورت انفجاری شکل می‌گیرد. به همین دلیل، روش سعی و خطا برای تنظیم این پیچ توصیه می‌شود تا شعله به‌آرامی و بدون حالت انفجاری تشکیل شود و مانعی برای روشن شدن آبگرمکن به وجود نیاید.

دوره آموزش تعمیرات  و نصب آبگرمکن در شعب تهران و کرج آموزشگاه تاسییات توان برگزار می شود. برای اطلاع از شرایط دوره و شهریه می توانید با شماره 09394302369 تماس بگیرید.

برای دانلود کتاب تعمیرات پکیج استاد فرمان پیشگاهی اینجا کلیک کنید.



سایر عوامل مؤثر در تنظیم فشار پشت دیافراگم آبگرمکن دیواری

شیپوره یکی از اجزای مؤثر در تعادل فشار زیر دیافراگم به شمار می‌رود. هنگامی‌که بخشی از آب زیر دیافراگم از داخل شیپوره عبور می‌کند، افت فشاری در کمره‌ی شیپوره ایجاد می‌شود. این افت فشار به‌صورت مکش از طریق لوله‌ای به پشت دیافراگم منتقل شده و ترکیب آب و هوای موجود در آن قسمت را تخلیه می‌کند.

با کاهش فشار پشت دیافراگم، فشار زیر دیافراگم بر آن غلبه می‌کند. در این وضعیت، دیسک به سمت شیر گاز حرکت می‌کند. در نتیجه، میل‌محور رگلاتور آب به سمت میل‌محور شیر گاز رانده شده و سوپاپ کله‌قندی را بازتر می‌کند. این فرآیند باعث افزایش دبی گاز و در نتیجه افزایش شعله می‌شود.

به‌طور کلی، با آغاز جریان آب در مبدل، ابتدا آب از مسیر شیپوره عبور می‌کند. این عبور موجب کاهش فشار در کمره‌ی شیپوره و ایجاد مکش می‌شود. همین مکش فشار بالای دیافراگم را از بین می‌برد، دیسک را به جلو می‌راند و باعث باز شدن مسیر گاز در شیر گاز خواهد شد.



برای تنظیم فشار بر روی دیافراگم آبگرمکن شیر احتراق آهسته نقش اصلی را بازی می‌کنند. خرابی آن می‌تواند موجب نقص در اختلاف فشار اعمالی بر روی دیافراگم شده و عملکرد آبگرمکن را در هنگام استارت دچار مشکل کند.
