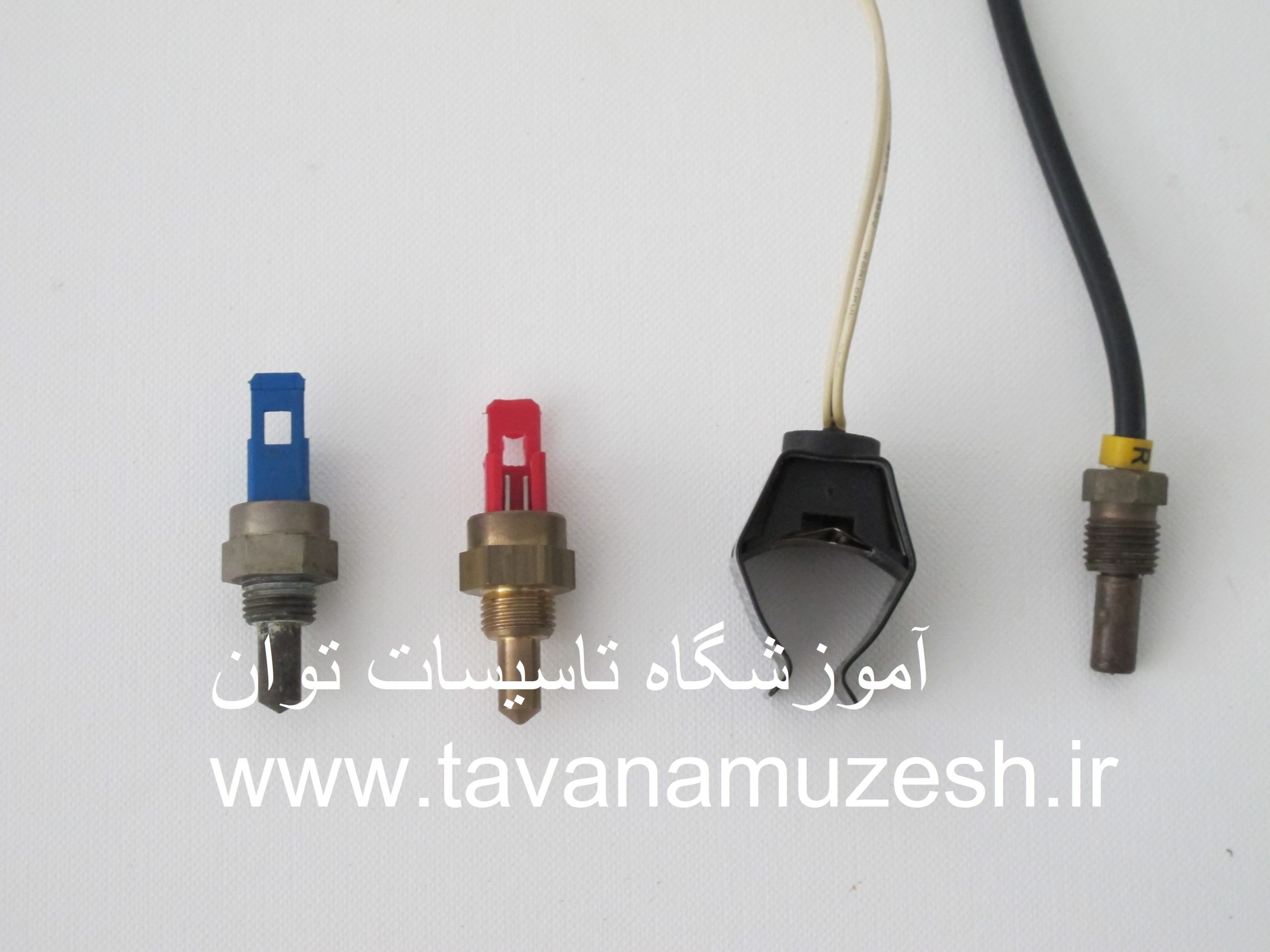

✅سنسور آب گرم مصرفی NTCS
سنسور آب گرم مصرفی قطعه ای است از جنس نیمه هادی ها. این قطعه در واقع یک مقاومت متغیر نسبت به دما است. دونوع سنسور حس کننده دما وجود دارد. سنسور ptc و سنسور ntc. سنسور های نوع ntc برای اندازه گیری دما و سنسور های نوع ptc به عنوان محافظت کننده های ماشین های الکتریکی در صنعت تبرید استفاده می شوند. سنسور های حس کننده دما را در محل خروج آب از مبدل نصب می کنند تا دمای آب گرم شده را با خطای کمتری به برد گزارش کنند. مقاومت ntc با افزایش دما کاهش و با کاهش ایش پیدا می کند.
در واقع برای انتقال دمای آب گرم رادیاتور یا آب گرم مصرفی نیاز به یک تابع تبدیل است که دما را به کمیتی قابل فهم برد تبدیل کند. این تابع تیدیل همان سنسور است که دما را به ولتاژ یا شدت جریان تبدیل می کند که قابل فهم برد است.
🔸وظیفه سنسور آب گرم مصرفی NTCS در پکیج چیست؟
دمای آب گرم مصرفی را به برد منتقل می کند و باعث خاموش روشن شدن شعله و یا حداکثر و حداقل شدن طول شعله می گردد تا آبگرم مصرفی را به میزان دمای تنظمی آب گرم، گرم کند.
دمای آب گرم مصرفی را به برد گزارش می‌کند و برد دمای آبگرم مصرفی را با دمای از پیش تنظیم شده آبگرم مصرفی مقایسه می کند. بطوری که اگر دمای حس شده از دمای دسته تنظیم کمتر باشد شعله در همان حالت پایدار می ماند و اگر دمای حس شده بیشتر از دمای دسته تنظیم باشد شعله ماژوله می شود بطوری که دمای آب گرم مصرفی را در دمای تنظیم شده ثابت نگه می دارد. ماژوله شدن شعله یعنی تنظیم شعله با توجه به دمای حس شده سنسور و شعله تعریف شده به عنوان شعله ماکزیمم و شعله مینیمم. شعله در حالت تابستانه یا آب مصرفی هیچگاه خاموش نمی شود، بلکه همواره در حال تنظیم شدن است تا در سطح تعریف شده باقی بماند. در این میان همواره سنسور آبگرم مصرفی شعله کنترل می کند
🔸عملکرد داخلی سنسور آبگرم مصرفی NTCS چگونه است؟
از یک مقاومت معکوس تشکیل شده است که در دمای 22 درجه اتاق مقاومت آن 4 کیلو اهم است و با گرم شدن ، مقاومت آن کمتر می گردد
سنسورها مقاومت های متغیری هستند که در میدان های مختلف تحریک می شوند. سنسورهای دما از دو نوع مختلف NTC و PTC هستند. سنسورهای NTC از نوع مقاومت های متغیری هستند که با افزایش دما مقاومت آن ها کم می شود و با کاهش دما مقاومت آن ها افزایش پیدا می کند وسنسورهای PTC سنسورهایی هستند که با افزایش دما مقاومت آنها اضافه و با کاهش دما مقاومت آنها کاهش می یابد. سنسورهایی که برای کنترل دما استفاده می شود بیشتر از نوع NTC هستند. سنسورها را به دلیل متغیر بودن دما در دمای 25 درجه سانتیگراد با هم مقایسه می کنند. ساختمان داخلی سنسورها از نیمه هادی ها درست شده است. این نیمه هادی عموما ژرمانیوم یا سیلیکان است.
